Profibus DP转Profinet协议转换网关工业级 HT3S-PNS-DPS

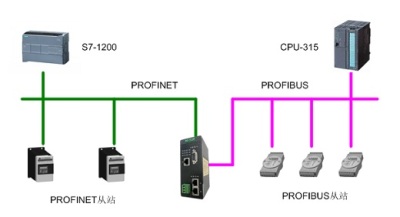

HT3S-PNS-DPS是一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFIBUS DP接入到PROFINET网络中。
HT3S-PNS-DPS网关连接到PROFINET总线中作为从站使用，连接到PROFIBUS DP总线中作为从站使用。
技术参数
PROFIBUS-DP 技术参数
< 网关协议符合 GB/T 20540-2006:测量和控制数字数据通信工业控制系统用
现场总线第 3 部分: PROFIBUS 规范。
< 网关作为 PROFIBUS 网络从站，支持的波特率: 9.6Kbps~12Mbps。
<支持的数据长度:输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。
<支持的插槽数量:最大 20 条。
PROFINET 技术参数
< 网关作为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
<适应 PROFINETV2.3 协议，采用实时（RT）通讯功能，符合: GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》， IEC 61158-5-10:2007， IDT。
<支持的数据长度:输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。
<支持的插槽数量:最大 62 条。
电气参数
◆ 电源:直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆ 环境温度: 运输和存储:-40℃～+85℃ , 工作温度:-40℃～+75℃
◆ 工作相对湿度:-25～55℃， 湿度≤95%
◆ 外形尺寸:50mm（宽）×126mm（高）×94mm（厚）
◆ 防护等级:IP20
◆ 安装方式:35mm导轨
◆ 重量:500g
