总线协议转换网关网桥 HT3S-EIS-ECS

　　工业以太网EtherCAT 转EtherNet/IP协议转换网关网桥 HT3S-EIS-ECS

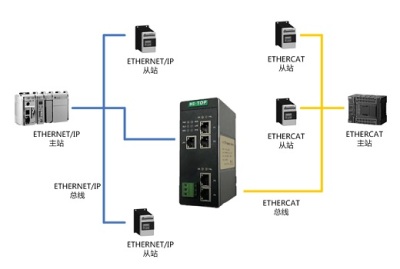

　　HT3S-EIS-ECS是一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将ETHERNET/IP网络和ETHERCAT网络连接起来。

　　HT3S-EIS-ECS网关连接到ETHERNET/IP总线中作为从站使用，连接到ETHERCAT总线中作为从站使用。

　　本网关实现EtherCAT转EtherNet/IP功能，能够实现连接EtherCAT主站PLC的设备如仪表、变频器、伺服等接入到倍福、欧姆龙、基恩士等厂家PLC的EtherNet/IP网络系统，实现EtherNet/IP网络与EtherCAT网络的数据交互。

　　技术指标

　　EtherNet/IP 技术参数

　　< 网关作为EtherNet/IP 网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

　　< 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

　　< 支持 ODVA 标准 EtherNet/IP 通信协议。

　　< 输入输出字节数:输入字节数490 Bytes、输出字节数490 Bytes。

　　EtherCAT技术参数

　　< 网关作为EtherCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

　　< 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

　　< 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

　　电气参数

　　<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

　　<环境温度: 运输和存储:-40℃～+85℃工作温度:-40℃～+75℃

　　<工作相对湿度:-25～55℃， 湿度≤95%

　　<外形尺寸:50mm（宽）×126mm（高）×94mm（厚）；

　　<安装方式:35mm导轨；

　　<防护等级:IP20；

　　<重量:约500g。
