协议转换网关 HT3S-DPM-EIS

　　Profibus DP主站转EtherNet/IP协议转换网关 HT3S-DPM-EIS

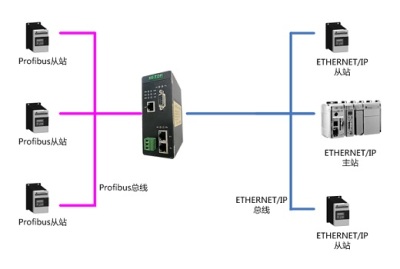

　　HT3S-DPM-EIS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将多个PROFIBUS DP仪表、变频器等设备接入到ETHERNET/IP网络中。

　　HT3S-DPM-EIS网关连接到PROFIBUS DP总线中作为主站使用，连接到ETHERNET/IP总线中作为从站使用。

　　技术参数

　　◆ PROFIBUS DP/V0 协议符合GB/T 20540-2006: 测量和控制数字数据通信工业控制系统用现场总线第3 部分:PROFINET 规范；

　　◆ PROFIBUS DP 作为主站，波特率达到12M；

　　◆ PROFIBUS DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；

　　◆ 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

　　◆ 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

　　◆ 支持 ODVA 标准 ETHERNET/IP 通信协议。

　　◆ 输入输出字节数:输入字节数490 Bytes、输出字节数490 Bytes。

　　电气参数

　　<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

　　<环境温度: 运输和存储:-40℃～+85℃工作温度:-40℃～+75℃

　　<工作相对湿度:-25～55℃， 湿度≤95%

　　<外形尺寸:50mm（宽）×126mm（高）×94mm（厚）；

　　<安装方式:35mm导轨；

　　<防护等级:IP20；

　　<重量:约500g。
