协议转换网关 HT3S-EIS-MTP

　　MODBUS TCP转EtherNet/IP协议转换网关 HT3S-EIS-MTP

　　HT3S-EIS-MTP是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到EtherNet/IP网络控制系统中，不需要对设备进行任何更改。只需连接配置，即可完成智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherNet/IP主站PLC/控制器。

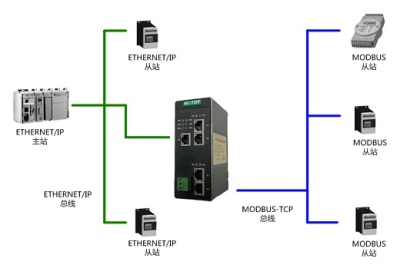

　　HT3S-EIS-MTP网关连接到EtherNet/IP总线中作为从站使用，连接到Modbus-TCP总线中作为主站（客户端）或从站（服务器）使用。

　　技术指标

　　ETHERNET/IP技术参数

　　< 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

　　< 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

　　< 支持 ODVA 标准 ETHERNET/IP 通信协议。

　　< 输入输出字节数:输入字节数490 Bytes、输出字节数490 Bytes。

　　MODBUS-TCP技术参数

　　< 网关的MODBUS接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。

　　< 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

　　< 网关作为MODBUS 主站，可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

　　< 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。

　　< 网关作为MODBUS 从站，端口号支持501~504。

　　电气参数

　　<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

　　<环境温度: 运输和存储:-40℃～+85℃工作温度:-40℃～+75℃

　　<工作相对湿度:-25～55℃， 湿度≤95%

　　<外形尺寸:50mm（宽）×126mm（高）×94mm（厚）；

　　<安装方式:35mm导轨；

　　<防护等级:IP20；

　　<重量:约500g。
