ETHERCAT主站转PROFINET(S7-400/1500/1200、CPU315-2PN/DP)网关HT5S-ECM-PNS

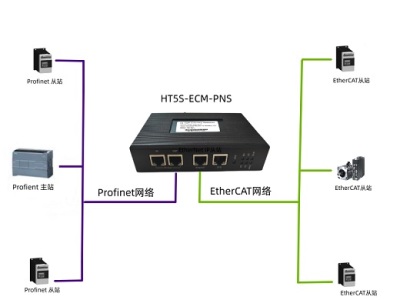

HT5S-ECM-PNS网关实现EtherCAT主站转 Profinet从站(S7-400/1200/1500)协议功能，能够实现EtherCAT接口仪表、变频器、综保、软启动器、伺服、阀门等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统。网关在PROFINET一侧是PROFINET 从站，在另一侧支持EtherCAT主站最大接30多个伺服。支持基于EtherCAT的自由协议通信。
产品特性:
1，HT5S-ECM-PNS网关实现EtherCAT主站转Profinet 从站功能，HT5S-ECM-PNS网关的Profinet通讯口作为Profinet从站接口，能够兼容支持Profinet协议的各种主站控制器。EtherCAT通讯口用于连接EtherCAT从站设备，可以直接控制EtherCAT从站设备，也可以连接EtherCAT总线上的主站控制一个下层网络；
2，IO数据的长度可以根据实际应用进行调整。两个通讯口的数据可以按照字节任意地进行映射；
3，HT5S-ECM-PNS网关控制器的通讯口提供对网络隔离的保护。通过连接到集成交换机，可以实现星型、环型、线型网络拓扑；两个通讯口都互相独立地运行协议，通过数据缓存交换IO数据，数据处理时间5-10ms周期；
4，独有支持SDO，方便用于监控和调试；
5，HT5S-ECM-PNS网关支持USB接口进行调试和诊断；
6，通过WEB进行配置，界面简洁友好，轻松几步即完成PDO配置，支持SDO读写；
7，支持20轴EtherCAT总线运动控制，最大支持32个EtherCAT从站（包括伺服轴）。
技术参数
PROFINET技术参数
< 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
< 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10:2007，IDT。
< PROFINET 输入/输出数量可自由设定，支持的数据长度:输入≤500 字节，输出≤500 字节，输入+输出≤1000 字节。
ETHERCAT技术参数
< 网关作为ETHERCAT网络的主站，可以连接各厂家带EtherCAT的伺服、变频器、仪表、马达、编码器、阀门等。
< 带1个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测。
< 支持的PDO长度，inputs和outputs各为512字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
<环境温度: 运输和存储:-40℃～+85℃, 工作温度:-40℃～+75℃
<工作相对湿度:-25～55℃， 湿度≤95%
<外形尺寸:118mm（宽）×143.2mm（高）×33.5mm（厚）；
<安装方式:35mm导轨；
<防护等级:IP20；
<重量:约500g。
相关产品选型:
HT5S-ECM-PNS: EtherCAT 主站转 PROFINET 从站
HT5S-ECM-MTP: EtherCAT 主站转 MODBUS TCP 从站
HT5S-ECM-EIS: EtherCAT 主站转 EtherNet/IP 从站
HT5S-EIM-PNS: EtherNet/IP 主站转 Profinet 从站
HT5S-EIM-MTP: EtherNet/IP 主站转 Modbus TCP 从站
HT5S-EIM-ECS: EtherNet/IP 主站转 EtherCAT 从站
