　　PROFINET转ETHERCAT协议转换网关 HT3S-PNS-ECS

　　HT3S-PNS-ECS网关实现EtherCAT从站转 Profinet从站(S7-400/1200/1500)协议功能，能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET 从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。

　　HT3S-PNS-ECS是一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFINET网络和EtherCAT网络连接起来。

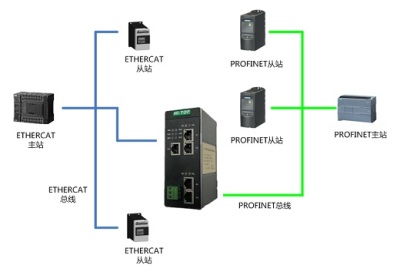

　　HT3S-PNS-ECS网关连接到PROFINET总线中作为从站使用，连接到EtherCAT总线中作为从站使用。

　　PROFINET技术参数

　　< 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

　　< 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10:2007，IDT。

　　< PROFINET 输入/输出数量可自由设定，支持的数据长度:输入≤500 字节，输出≤500 字节，输入+输出≤1000 字节。

　　ETHERCAT技术参数

　　< 网关作为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

　　< 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

　　< 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

　　电气参数

　　<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

　　<环境温度: 运输和存储:-40℃～+85℃工作温度:-40℃～+75℃

　　<工作相对湿度:-25～55℃， 湿度≤95%

　　<外形尺寸:50mm（宽）×126mm（高）×94mm（厚）；

　　<安装方式:35mm导轨；

　　<防护等级:IP20；

　　<重量:约500g。
