协议转换网关工业级 HT3S-PNS-MTP

　　Modbus TCP 转 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)网关

　　HT3S-PNS-MTP是一款 PROFINET 从站功能的通讯网关。

　　HT3S-PNS-MTP主要功能是将各种 MODBUS-TCP 设备接入到 PROFINET 网络中,或者将PROFINET中主站中的数据接入到MODBUS TCP的上位机平台。

　　HT3S-PNS-MTP连接到 PROFINET 总线中作为从站使用，连接到 MODBUS-TCP 总线中作为主站（客户端） 或从站（服务器） 使用。

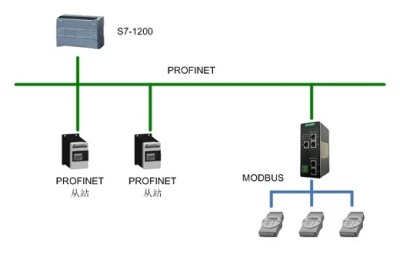

　　HT3S-PNS-MTP能够实现MODBUS TCP接口仪表、变频器、综保、软启动器等设备接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET网络系统；在PROFINET一侧是PROFINET 从站，在串口一侧物理接口支持MODBUS TCP主站或从站。

　　产品特点

　　1, 应用广泛: 网关作为PROFINET从站 、MODBUS-TCP服务器或客户端（拨码设置），可以比较容易实现 MODBUS-TCP与 PROFINET 的互连。

　　2, 应用简单: 用户不必了解 PROFINET协议的技术细节，只需参考本手册及提供应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。

　　3, 透明通信: 用户可以依照 PROFINET 通信数据区和 MODBUS-TCP通信数据区的映射关系，来实现 PROFINET 到 MODBUS-TCP之间的数据透明通信。

　　协议转换原理

　　网关分别从 PROFINET 一侧和 MODBUS 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

　　技术指标

　　PROFINET技术参数

　　< 网关作为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

　　< 适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合: GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》， IEC 61158-5-10: 2007， IDT。MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。

　　< 支持的数据长度:输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。

　　< MODBUS 作为主站或从站时，使用不同的 GSD 文件。

　　< 支持的插槽数量:最大 62 条。

　　MODBUS-TCP 技术参数

　　< 网关的 MODBUS 接口可通过拨码选择做为主站（客户端） 或从站（服务器），

　　两种工作方式二选一工作。

　　< 网关作为 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 号功能。

　　< 网关作为 MODBUS 主站， 最大可以开通 8 个通道，连接 8 个 MODBUS 从站。 从站站号 1~8， 对应端口号 10001~10008，端口号可以通过软件进行更改。

　　< 网关作为 MODBUS 从站，支持 02H、 04H、 0FH、 10H 号功能。

　　< 网关作为 MODBUS 从站， 端口号支持 501~504。

　　电气参数

　　<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

　　<环境温度: 运输和存储:-40℃～+85℃工作温度:-40℃～+75℃

　　<工作相对湿度:-25～55℃， 湿度≤95%

　　<外形尺寸:50mm（宽）×126mm（高）×94mm（厚）；

　　<安装方式:35mm导轨；

　　<防护等级:IP20；

　　<重量:约500g。
