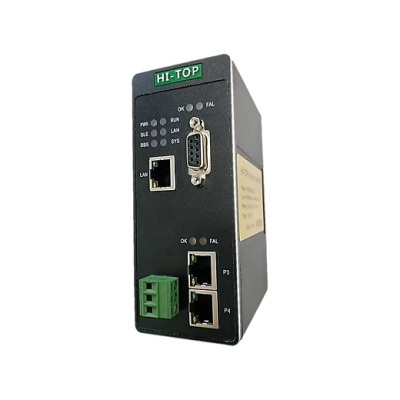

Profibus DP主站转Profinet协议转换网关 HT3S-DPM-PNS
HT3S-DPM-PNS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS DP从站接入到PROFINET网络中。
HT3S-DPM-PNS网关连接到PROFIBUS DP总线中作为主站使用，连接到PROFINET总线中作为从站使用。
技术参数
◆ PROFIBUS DP/V0 协议符合GB/T 20540-2006: 测量和控制数字数据通信工业控制系统用现场总线第3 部分:PROFINET 规范；
◆ PROFIBUS DP 作为主站，波特率达到12M；
◆ PROFIBUS DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆ 网关作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
◆ 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10:2007，IDT。
◆ 支持的PROFINET数据长度:输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。
电气参数
<电源电压:直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
<环境温度: 运输和存储:-40℃～+85℃工作温度:-40℃～+75℃
<工作相对湿度:-25～55℃， 湿度≤95%
<外形尺寸:50mm（宽）×126mm（高）×94mm（厚）；
<安装方式:35mm导轨；
<防护等级:IP20；
<重量:约500g。
Profibus DP 相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-DPM-PNS | Profibus Master / Profinet Slave |
| 2 | HT3S-DPS-ECS | Profibus Slave / EtherCAT Slave |
| 3 | HT3S-DPM-MTP | Modbus TCP/ Profibus Master |
| 4 | HT3S-DPM-MDN | Modbus RTU（RS232/RS485）/ Profibus Master |
| 5 | HT3S-DPM-ECS | Profibus Master / EtherCAT Slave |
| 6 | HT3S-DPM-EIS | Profibus Master/ EtherNet/IP Slave |
| 7 | HT3S-DPM-CCS | Profibus Master / CC-Link Slave |
| 8 | HT3S-DPM-CIS | Profibus Master / CC-Link IEFB Slave |
| 9 | HT3S-DPS-MTP | Modbus TCP/ Profibus Slave |
| 10 | HT3S-DPS-MDN | Modbus RTU（RS232/RS485）/ Profibus Slave |
| 11 | HT3S-DPS-RSE | RS232/RS485自由协议/ Profibus Slave |
| 12 | HT3S-DPS-CCS | Profibus Slave / CC-Link Slave |
| 13 | HT3S-DPS-CIS | Profibus Slave / CC-Link IEFB Slave |
| 14 | HT3S-DPS-EIS | Profibus Slave / EtherNet/IP Slave |
| 15 | HT3S-DPS-CAN | Profibus Slave / CAN |
| 16 | HT3S-DPS-COP | Profibus Slave / CANopen |
| 17 | HT3S-PNS-DPS | Profibus Slave /Profinet Slave |
Profinet相关产品选型
| 序号 | 产品型号 | 产品描述 |
| 1 | HT3S-PNS-MTP | Modbus TCP / Profinet Slave |
| 2 | HT3S-PNS-MDN | Modbus RTU/RS232/RS485/ Profinet Slave |
| 3 | HT3S-PNS-RSE | RS232/RS485自由协议/ Profinet Slave |
| 4 | HT3S-PNS-RTP | TCP/IP自由协议 / Profinet Slave |
| 5 | HT3S-PNS-CAN | Profinet Slave / CAN Master |
| 6 | HT3S-PNS-COP | Profinet Slave / CANopen Master |
| 7 | HT3S-PNS-CCS | Profinet Slave / CC-Link Slave |
| 8 | HT3S-PNS-CIS | Profinet Slave / CC-Link IEFB Slave |
| 9 | HT3S-PNS-DNS | Profinet Slave / DeviceNet Slave |
| 10 | HT3S-PNS-ECS | Profinet Slave / EtherCAT Slave |
| 11 | HT3S-PNS-EIS | Profinet Slave / EtherNet/IP Slave |
| 12 | HT3S-PNS-DPS | Profinet Slave / Profibus DP Slave |
